此系統在調試中出現以下現象:泵能工作,但供給合模缸和注射缸的高壓泵壓力上不去(壓力調至8.0Mpa左右,再無法調高),泵有輕微的異常機械噪聲,水冷系統工作,油溫、油位均正常,有回油。


從回路分析故障有以下可能原因:

1)溢流閥故障??赡茉颍赫{(diào)整不正確,彈簧屈服,阻尼孔堵塞,滑閥卡住。

鵬瑞KFD溢流閥

鵬瑞KFD溢流閥


2)電液換向閥或電液比例閥故障??赡茉颍簭?fù)位彈簧折斷,控制壓力不夠,滑閥卡住,比例閥控制部分故障。

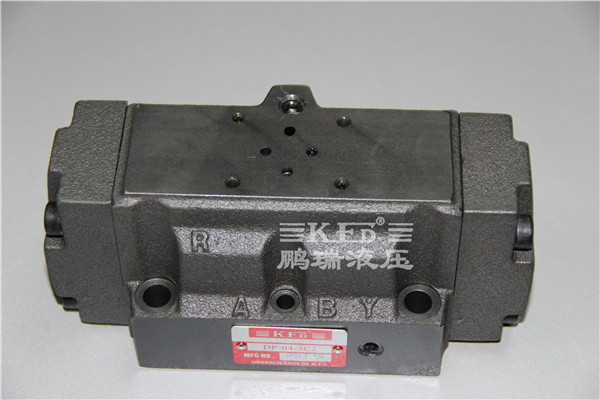

鵬瑞KFD電液換向閥

鵬瑞KFD溢流閥


3)液壓泵故障??赡茉颍罕棉D(zhuǎn)速過低,葉片泵定子異常磨損,密封件損壞,泵吸入口進入大量空氣,過濾器嚴重堵塞。

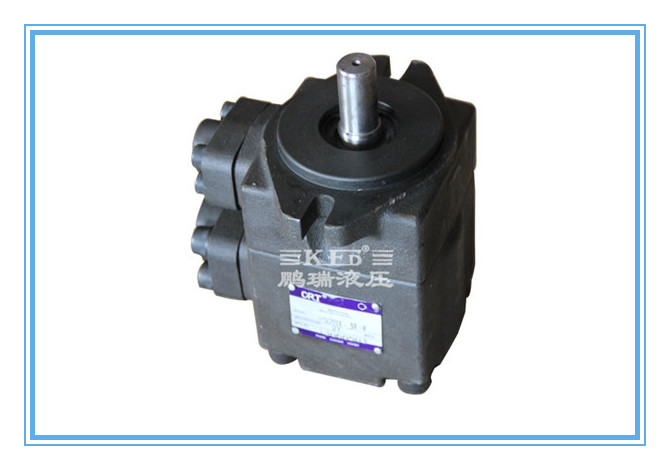

PV2R葉片泵

PV2R葉片泵



故障診斷方法:


1)應用傳統的邏輯分析逐步逼近法。需對以上所有可能原因逐一進行分析判斷和檢驗,最終找出故障原因和引起故障的具體元件。此法診斷過程繁瑣,須進行大量的裝拆、驗證工作,效率低,工期長,并且只能是定性分析,診斷不夠準確。

2)應用基于參數測量的故障診斷系統。只需在系統配管時,在泵的出口a、換向閥前b及缸的入口c三點設置雙球閥三通,則利用故障診斷檢測回路,在幾秒鐘內即可將系統故障限制在某區域內并根據所測參數值診斷出故障所在。檢測過程如下:

a)將故障診斷回路與檢測口a接通,打開球閥2并旋松溢流閥7,再關死球閥1,這時調節溢流閥7即可從壓力表4上觀察泵的工作壓力變化情況,看其是否能超過8.0Mpa并上升至所需高壓值。若不能則說明是泵本身故障,若能說明不是泵故障,則應繼續檢測。

b)若泵無故障,則利用故障診斷回路檢測b點壓力變化情況。若b點工作壓力能超過8.0Mpa并上升至所需高壓值,則說明系統主溢流閥工作正常,需繼續檢測。

若溢流閥無故障,則通過檢測c點壓力變化情況即可判斷出是否換向閥或比例閥故障。


通過檢測最終故障原因是葉片泵內漏嚴重所引起。拆卸泵后方知,葉片泵定子由于滑潤不良造成異常磨損,引起內漏增大,使系統壓力提不高,進一步發現是由于水冷系統的水漏入油中造成油乳化而失去潤滑作用引起的。



.......鵬瑞液壓提供......
