如果沒有溢流閥保護，泵不停地向系統供油，壓力會一直升高，導致過載損壞，管道破裂，液壓缸脹大損壞與機架斷裂等事故。而有溢流閥保護，能防止系統超壓，如果載荷壓力超出了額定值，溢流閥就會打開，部分油液排回油箱，從而釋放壓力，使系統處于溢流閥設定的最大壓力，就不會出事故，泵、管道、液壓缸與機架等都得到安全保護。

溢流閥的工作原理

溢流閥的類型有直動式和先導式兩大類

直動式溢流閥的工作原理

直動式溢流閥按閥芯的形狀可分為球閥式、圓柱滑閥式、圓柱錐閥式等各種形式

直動式溢流閥，直接利用液壓力與彈簧力相平衡以控制閥芯的啟閉動作，從而保證進油口壓力基本恒定。

先導式溢流閥的工作原理

閥芯所受的液壓力全靠彈簧力來平衡，故當系統壓力很高時，彈簧必須很硬，造成手柄調節費力困難，用于高壓大流量時導致結構笨重，直動式溢流閥不適合高壓大流量。另一方面直動式溢流閥啟閉特性都是很差的。為此，出現了先導式溢流閥。

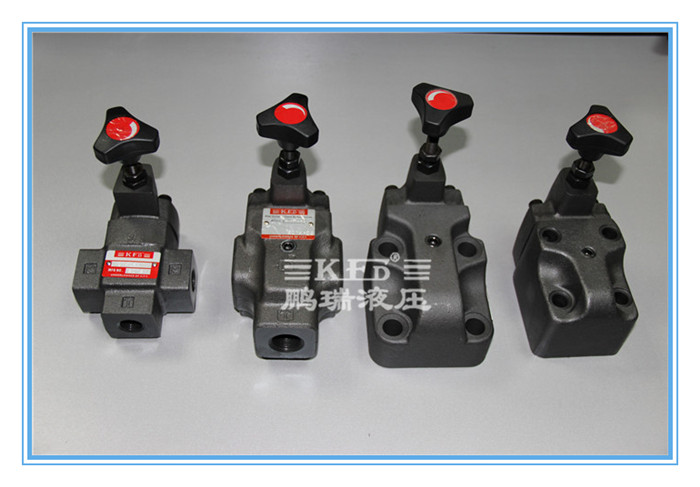

先導式溢流閥在結構上分為兩部分，上部是一個小規格的直動型溢流閥——先導部分，下部是主閥部分，這樣構成的先導式溢流閥調節力矩小，啟閉特性好。

先導式溢流閥中，要弄清楚什么是內控與外控，什么是內排與外排

如購買時未聲明，廠家一般按“內控內排”方式供貨。購買后如與您的實際需要不符，要與廠家及時聯系，在技術員的指導下，將某一孔堵上或者將某一孔導通即可。一定要這么做，否則會出故障。

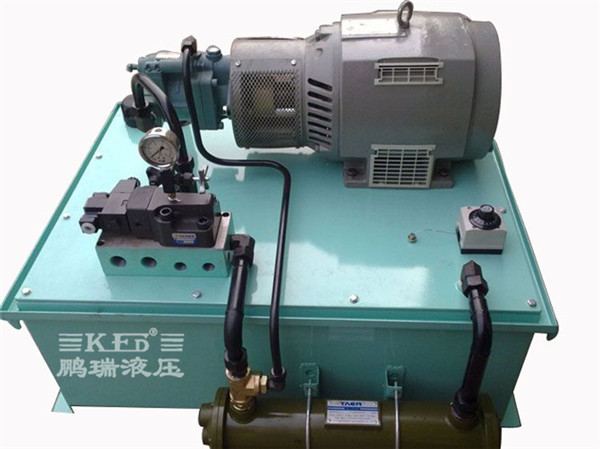

汽車單動擴管機液壓系統
