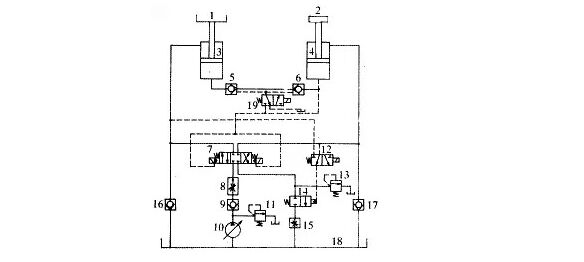

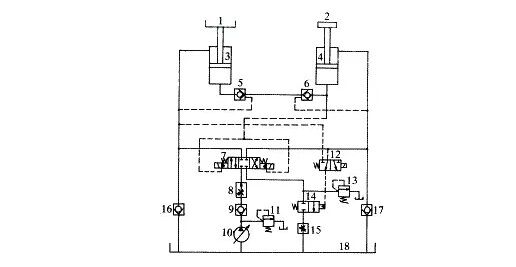

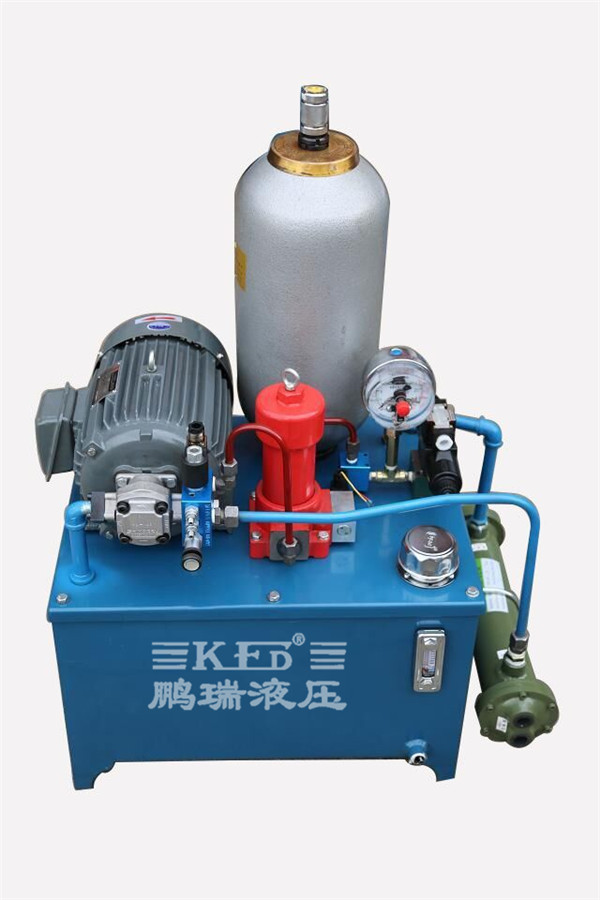

如圖1所示，工件(未畫出)放置在工作臺1上，而工作臺1則可在主缸3的活塞桿的作用下上升或下降。輔助缸4的活塞桿上加有配重2，兩缸的無桿腔由一個管路相聯，該連接管路上裝有兩個相對設置的液控單向閥5、6，兩液控單向閥5、6的控制油路分別來自兩缸的有桿腔。這樣，兩缸反向串聯起來。

   三位四通換向閥7用來控制兩缸的運動方向。如要使工作臺1上升，則換向閥7置右位，泵1 0排出的液壓油經過單向閥9、調速閥8和換向閥7向輔助缸4的有桿腔中供油，此時液控單向閥6被打開，使輔助缸4的無桿腔中的液壓油經過液控單向閥6、5流進主缸3的無桿腔中，而主缸3的有桿腔中的液壓油則經過換向閥7、二位二通換向閥14和節流閥15流回油箱18中，從而使輔助缸4的活塞桿帶動著配重2下降，而主缸3的活塞桿帶動著工作臺1上升。這一過程相當于將配重2的勢能傳給了工作臺1。

如要使工作臺1下降，則換向閥7置左位，液壓泵10排出的液壓油經過單向閥9、調速閥8和換向閥7向主缸3的有桿腔中供油，此時液控單向閥5被打開，使主缸3的無桿腔中的液壓油經過液控單向閥5、6流進輔助缸4的無桿腔中，而輔助缸4的有桿腔中的液壓油則經過換向閥7 、二位二通換向閥14和節流閥15流回油箱18中，從而使主缸3的活塞桿帶動著工作臺1下降，而輔助缸4的活塞桿帶動著配重2上升。這一過程相當于將工作臺1的勢能傳給配重2。

由此可見，兩缸3、4的無桿腔中的液壓油是一種互補關系，通過這種液壓油間的互補交換，實現了工作臺1與配重2之間的能量互補交換，這樣，液壓泵10的供給壓力可明顯低于無輔助缸的液壓系統的供給壓力，因而顯著地降低了能耗。

二位二通換向閥14用來起保護作用，其工作原理如下所述：如果工作平臺上升時所攜帶工件重量很小或未攜帶工件，或是平臺下降時所攜帶工件重量很大，如果沒有換向閥14，則有可能使主缸3和輔助缸4的活塞運動速度劇增而無法控制，甚至導致液壓缸的損壞。加上換向閥14，就可以在出現上述情況時截斷主缸或輔助缸的有桿腔與油箱之間的油路，從而起到保護作用。
